12um 640x512 USB Uitgang Compact Grootte Thermische module
|
Modelnummer |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Thermische module |
||||
|
Beeldsensor |
Vox ongekoelde focale vlakke arrays |
|||
|
Max. Oplossing |
640 × 512 |
|||
|
Framesnelheid |
Verstelbaar, 6Hz tot 30Hz |
|||
|
Pixelinterval |
12 μm |
|||
|
Reactie golfband |
8 μm tot 14 μm |
|||
|
Netd |
≤ 40mk (@ 25 ° C), f# = 1.0 |
|||
|
Lens (brandpuntsafstand) |
9,1 mm |
15 mm |
19 mm |
25 mm |
|
F nummer |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
IFOV |
1,3 mrad |
0,8 mrad |
0,6 mrad |
0,48 mrad |
|
Gezichtsveld (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14.01 ° |
|
Min. Focusafstand |
2m |
5m |
7m |
8m |
|
Temperatuurmeting |
||||
|
Temperatuurbereik |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|||
|
Temperatuurnauwkeurigheid |
Max (± 2 ° C, ± 2%) bij omgevingstemperatuur 25 ° C en objecttemperatuur boven 0 ° C |
|||
|
Temperatuurafstand (gebaseerd op 0,65 × 0,65 m) |
10m (verst) |
15m (verst) |
20m (verst) |
25m (verste) |
|
Thermografie -regel |
3 temperatuurmeetregeltypen, 21 regels (10 punten, 10 regio's en 1 lijn) |
|||
|
Gegevensuitvoer |
16bit temperatuurgegevens |
|||
|
Afbeeldingsweergave |
||||
|
Contrastaanpassing |
Ja |
|||
|
Helderheid aanpassing |
Ja |
|||
|
Paletten |
15 Paletten van kleur verstelbaar, standaard wit heet |
|||
|
FFC -modus (platte veldcorrectie) |
Auto, handmatige, externe correctie |
|||
|
DDE |
Ja |
|||
|
Algemeen |
||||
|
Hardware -interface |
USB2.0 FPC |
|||
|
Stroom |
DC 5V ± 5% |
|||
|
Stroomverbruik |
≤0,55 W |
≤0,55 W |
≤0,55 W |
≤0,65 W |
|
Trillingen en schok |
Vibratie: sinusvormige trillingen, 20 m/s ², 3 - as Schok: halve sinusgolf, 30 g/11 ms, 3 - Axis 6 - Way |
|||
|

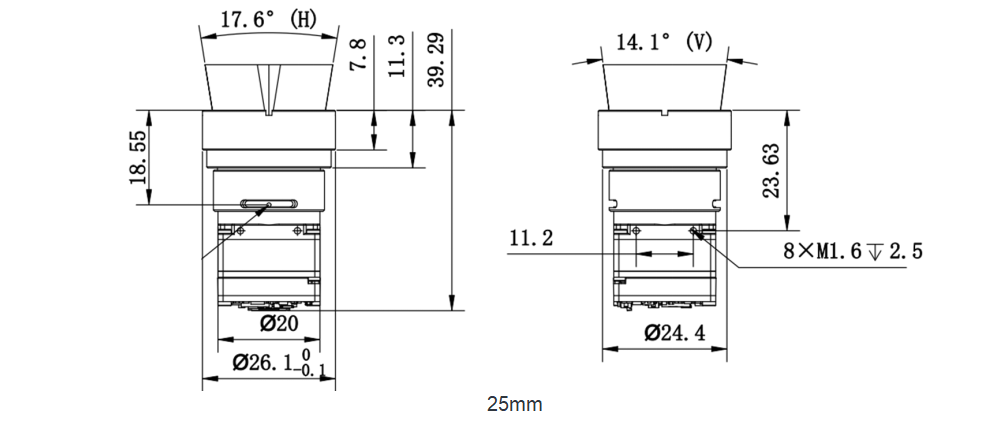

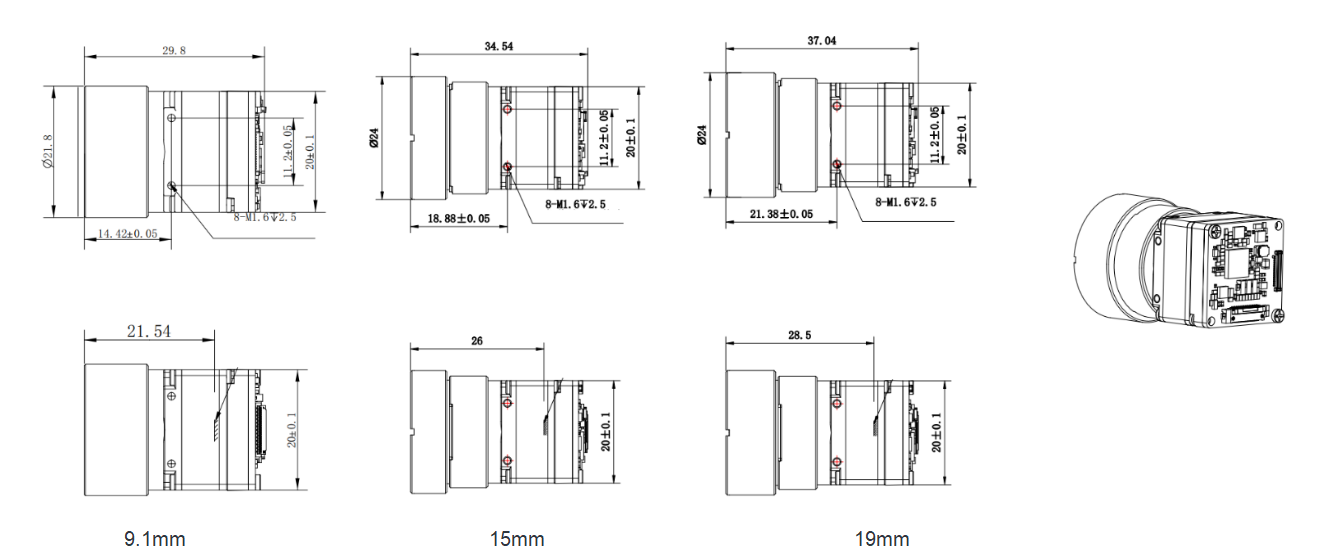

Dimensie (mm) |
29.8*20*20 mm |
34.54*20*20 mm |
37.04*20*20 mm |
39.29*20*20 mm |
|
Gewicht |
≤22g |
≤28g |
≤32g |
≤33g |
|
Werktemperatuur |
- 40 ° C ~ 70 ° C |
|||
