1280x1024/640x512 Netwerk- en digitale dual -output SWIR -cameramodule
Specificatie
Model | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Sensor | Beeldsensor | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Effectieve pixels | Ca. 1.34MP | Ca. 0,34 mp | |
| Pixelgrootte | 5μm | ||
Lens | Reactiegolflengte | 1000 ~ 1700 nm | |
| ICR | Ondersteuning 2 modi: brede band: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Brandpuntsafstand | 17 mm ~ 510 mm, 30x optische zoom | ||
| Opening | F2.8 ~ F5.5 | ||
| Gezichtsveld | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Sluit focusafstand | 1m ~ 10m (breed ~ tele) | ||
| Zoomsnelheid | Ca. 7s (optisch breed ~ tele) | ||
Video | Compressie | H.265/H.264/H.264H/MJPEG | |
| Oplossing | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Video -bitsnelheid | 32kbps ~ 16mbps | ||
| Audio | AAC / MP2L2 | ||
| LVDS -video | 25/30/50/60FPS@2MP (1920 × 1080) | ||
Netwerk | Opslag | TF -kaart (256 GB), FTP, NAS | |
| Netwerkprotocol | Onvif, http, https, ipv4, ipv6, rtsp, ddns, rtp, tcp, udp | ||
| Multicast | Steun | ||
| Firmware Upgrade (LVDS) | Kan alleen de firmware upgraden via de netwerkpoort | ||
| Algemene gebeurtenissen | Motion, sabotage, SD -kaart, netwerk | ||
| IVS | Tripwire, cross -hek detectie, inbraak, verlaten object, snel - bewegen, parkeerdetectie, schatting van het publiek, ontbrekend object, het rondhangen van detectie. | ||
| Geluidsreductie | 2D/3D | ||
| Belichtingsmodus | Manual, Auto, Aperture Priority, Shutter Priority | ||
| Blootstellingscompensatie | Steun | ||
| Sluitertijd | 1/1 ~ 1/30000S | ||
| Focusmodus | Auto/Manual/Semi Auto | ||
| Elektronische defog | Steun | ||
| Warmtewaasreductie | Steun | ||
| Omdraaien | Steun | ||
| EIS | Steun | ||
| Digitale zoom | 16x | ||
| Externe controle | TTL | ||
| Interface | 4pin Ethernet -poort, 6pin seriële en stroompoort, 5pin audiopoort. 30 pin lvds | ||
| Communicatieprotocol | Sony Visca, Pleco D/P | ||
| Bedrijfsomstandigheden | - 30 ~+60 ° C/20%~ 80%RV | ||
| Opslagomstandigheden | - 40 ~+70 ° C/20%~ 95%RH | ||
| Stroomvoorziening | DC 12V | ||
| Stroomverbruik (TBD) | AVG: 6W; Max: 11W | ||

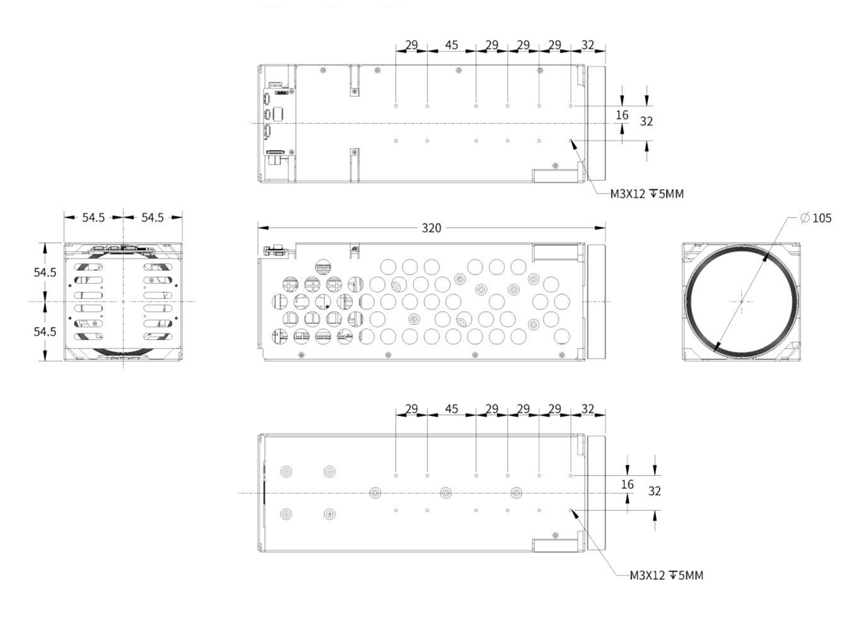

| Afmetingen (L*W*H) | Ca. 320 mm*109mm*109mm | ||
| Gewicht | 3.1kg | ||
Netwerkinterface
| Type | Pin -nummer | Speldnaam | Beschrijving |
| J2_4PIN Ethernet -interface | 1 | Ethrx - | Adaptieve Ethernet -poort, Internet RX - |
| 2 | Ethrx+ | Adaptieve Ethernet -poort, internet RX+ | |
| 3 | ETHTX - | Adaptieve Ethernet -poort, internet TX - | |
| 4 | Ethtx+ | Adaptieve Ethernet -poort, Internet TX+ | |
| J3_6pin Power & UART -interface | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL -niveau 3.3V, Pelco -protocol | |
| 4 | TXD1 | TTL -niveau 3.3V, Pelco -protocol | |
| 5 | RXD0 | TTL Niveau 3.3V, Visca -protocol | |
| 6 | TXD0 | TTL Niveau 3.3V, Visca -protocol | |
| J1_5pin audio -interface | 1 | Audio_out | Audio Out (Line Out) |
| 2 | GND | GND | |
| 3 | Audio_in | Audio in (lijn in) | |
| 4 | GND | GND | |
| 5 | NC | NC |
