12 μm 256 × 192 USB Uitgang Compact Grootte thermische module

Modelnummer

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Thermische module

Beeldsensor

Vox ongekoelde focale vlakke arrays

Max. Oplossing

256 × 192

Framesnelheid

Verstelbaar, 25Hz tot 50Hz

Pixelinterval

12 μm

Reactie golfband

8 μm tot 14 μm

Netd

≤ 40mk (@ 25 ° C), f# = 1.0

Lens (brandpuntsafstand)

9,7 mm

15,4 mm

F nummer

F1.0

F1.0

IFOV

1.2mrad

0,8 mrad

Gezichtsveld (H × V)

18.1 ° × 13,6 °

11,4 ° × 8,6 °

Min. Focusafstand

2m

5m

Temperatuurmeting

Temperatuurbereik

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C

Temperatuurnauwkeurigheid

Max (± 2 ° C, ± 2%) bij omgevingstemperatuur 25 ° C en objecttemperatuur boven 0 ° C

Temperatuurafstand

(gebaseerd op 0,65 × 0,65 m)

10m (verst)

15m (verst)

Thermografie -regel

3 temperatuurmeetregeltypen, 21 regels (10 punten, 10 regio's en 1 lijn)

Gegevensuitvoer

16bit temperatuurgegevens

Afbeeldingsweergave

Contrastaanpassing

Ja

Helderheid aanpassing

Ja

Paletten

15 Paletten van kleur verstelbaar, standaard wit heet

FFC -modus (platte veldcorrectie)

Auto, handmatige, externe correctie

DDE

Ja

Algemeen

Hardware -interface

USB2.0 FPC

Stroom

DC 5V ± 5%

Stroomverbruik

≤0,5 W

Trillingen en schok

Vibratie: sinusvormige trillingen, 20 m/s ², 3 - as

Schok: halve sinusgolf, 30 g/11 ms, 3 - Axis 6 - Way

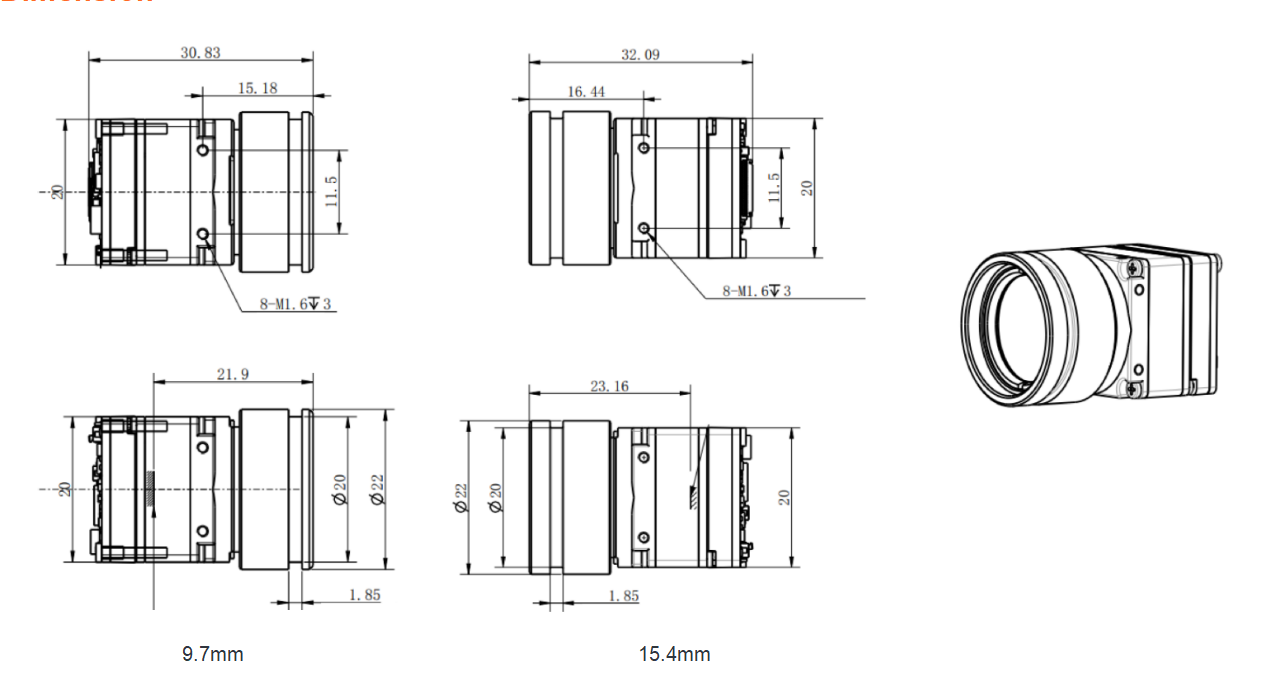

Dimensie

30,83 mm*20 mm*20 mm

32.09mm*20 mm*20 mm

Gewicht

≤20 g

≤22g

Werktemperatuur

- 40 ° C ~ 60 ° C
